一、概述

  螺杆式空压机广泛地用于工业生产中，在其控制中采用加载-卸载阀来控制空压机的供气。由于用气设备的工作周期或是生产工艺的差别，使得用气量发生波动，有时会造成空压机频繁加载、卸载。空压机卸载后电机仍然工频运转，不仅浪费电能而且增加设备的机械磨损；空压机加载过程是突然加载，也会对设备和电网造成较大的冲击。因此对空压机进行变频改造具有改善电机的启动和运行方式、减少设备的机械磨损、在一定范围内节约电能等效果。

二、螺杆式空压机的工作原理

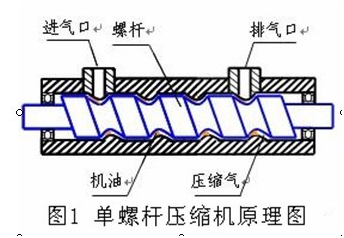

  以单螺杆空压机为例说明空气压缩机工作原理，如图1所示为单螺杆空气压缩机的结构原理图。螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程。当螺杆在壳体内转动时，螺杆与壳体的齿沟相互啮合，空气由进气口吸入，同时也吸入机油，由于齿沟啮合面转动将吸入的油气密封并向排气口输送；在输送过程中齿沟啮合间隙逐渐变小，油气受到压缩；当齿沟啮合面旋转至壳体排气口时，较高压力的油气混合气体排出机体。

三、 压缩气供气系统组成及空压机控制原理

⑴、压缩气供气系统组成

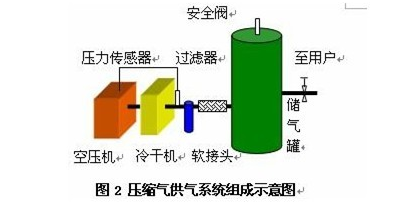

工厂空气压缩气供气系统一般由空气压缩机、冷干机、过滤器、储气罐、管路、阀门和用气设备组成。如图2所示为压缩气供气系统组成示意图。


⑵、空气压缩机的控制原理

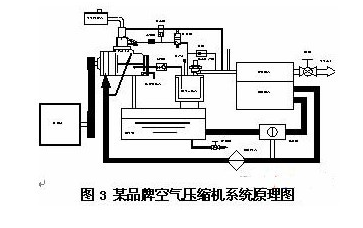

在工厂的空气压缩机控制系统中，普遍采用后端管道上安装的压力继电器来控制空气压缩机的运行。空压机启动时，加载阀处于不工作态，加载气缸不动作，空压机头进气口关闭，电机空载启动。当空气压缩机启动运行后，如果后端设备用气量较大，储气罐和后端管路中压缩气压力未达到压力上限值，则控制器动作加载阀，打开进气口，电机负载运行，不断地向后端管路产生压缩气。如果后端用气设备停止用气，后端管路和储气罐中压缩气压力渐渐升高，当达到压力上限设定值时，压力控制器发出卸载信号，加载阀停止工作，进气口关闭，电机空载运行。图3为某品牌空气压缩机的系统原理图。

四、螺杆式空气压缩机变频改造

   ⑴、空压机工频运行和变频运行的比较

空压机电机功率一般较大，启动方式多采用空载（卸载）星-三角启动，加载和卸载方式都为瞬时。这使得空压机在启动时会有较大的启动电流，加载和卸载时对设备机械冲击较大；不光引起电源电压波动，也会使压缩气源产生较大的波动；同时这种运行方式还会加速设备的磨损，降低设备的使用年限。
    对空压机进行变频改造，能够使电机实现软起软停，减小启动冲击，延长设备使用年限；同时由于电机运行频率可变，实现了空压机根据用气量的大小自动调节电机转速，减少了电机频繁的加载和卸载，使得供气系统气压维持恒定，在一定程度上节约了电能。

⑵、空压机主电路和控制电路的变频改造

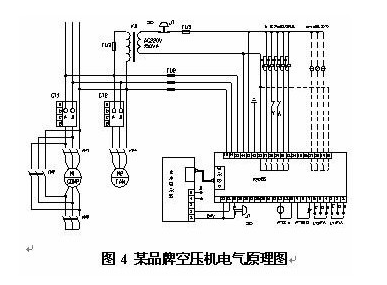

以某品牌空压机为例，图4是其电路原理图。可以看出该品牌型号的空压机采用星-三角启动方式，在其控制电路上有加载继电器。在主电路改造时，将变频器串接进原有的电源进线中；并适当修改控制回路，实现变频器的启停。

⑶、空压机变频改造后的启动和运行方式

空压机变频改造后，电机启动时原有的交流接触器仍然由其控制PLC按星-三角方式动作，但在交流接触器连接为星型时，角形交流接触器的常开触点没有闭合，变频器不启动、无输出；当PLC控制交流接触器转换为三角形接法后，变频器开始空载变频启动电机。当变频器启动电机完成后，变频器自动变频运行。

五、螺杆式空气压缩机变频改造后的工频运行

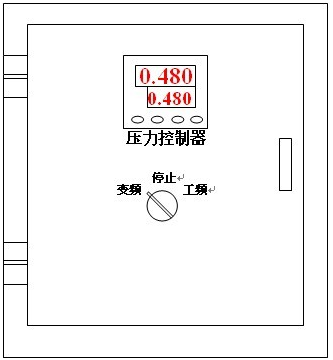

在考虑变频器发生故障或是检修时，空压机能按原有的工频控制方式运行，这保证了空压机在变频和工频状态下都可以运行，也使得改造时可以不用重新编写PLC程序，为此增加了一套工频、变频自由切换电路，以方便系统的切换。

六、螺杆式空气压缩机变频改造节能分析
如式1所示拉力F与摩擦力F’大小相等、方向相反，拉力F在时间T内拉动物体做直线运动，移动位移S。拉力F在时
间T内作的功率P为
由数学知识可知线速度v和旋转角速度ω之间的关系如式2所示,式中f为旋转体的旋转频率。 将式2代入式1可以求得旋转物体摩擦阻力功率如式3所示 由式3可以知道,克服旋转体的摩擦阻力使旋转体匀速转动,需要向旋转体提供的功率按式3公式计算（忽略机械效率损失，认为η为1）。式3中F’为旋转体的旋转摩擦阻力，r为旋转体的旋转半径，f为旋转体的旋转频率。所以我们可以在忽略空气压缩机机械效率损失，同时忽略空压机机械效率因为电机转速变化而变化的情况下，即始终认为空压机机械效率η为1，可以近似地认为变频器的输出功率与空压机电机的转速成正比，即成一次方正比例关系。

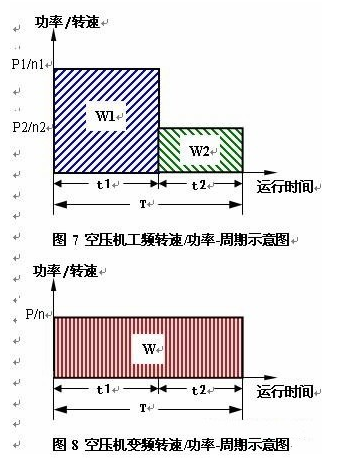

如图7所示是螺杆式空压机工频运行时的转速/功率-周期示意图。t1是空压机加栽运行时间，t2是空压机卸栽运行时间，加栽/卸栽时的转速和功率分别为P1/n1和P2/n2。忽略空压机机械效率η的变化，W1和W2分别为空压机加栽运行时间t1和卸栽运行时间t2中由电源输送给空压机电机的能量。其中W1转换为压缩空气势能、动能和热能等形式的能量，供设备使用。而W2则转换为机械的摩擦热能和声音、震动等形式的能量损失掉。

所以螺杆式空压机经过变频改造后，由于电机处于变速运行情况下，而通过式3的推导知道电机的平均功率与电机的平均转速成一次方正比例关系。空压机变频改造后，是根据用气系统的用气量恒压变流供气；所以变频改造后，空压机在周期T（t1+ t2）内所作的功W，等于同等工况下，空压机工频运行时，加载运行时间t1内所作的功W1。如图8所示。

通过以上分析，可知只要知道螺杆式空压机工频改造前卸载运行时间和卸载电流，就可以大致计算出，相同工况下变频改造后的节能功率和节能电量（忽略机械效率η的变化）。

 132KW空压机触摸屏变频节能柜配置及报价清单


序号	名称	规格型号	数量(台)	单价(元)	合价(元)	备注
1	GGD柜体	800*600*2000	1	2100	2100	汇德
2	断路器	NM1-400H/3300 315A	1	2600	2600	正泰
3	接触器	CJ40-200A	2	910	1820	正泰
4	互感器	ALH-0.66 200/5A	3	120	360	正泰
5	变频器	V5-H-4T132G/160L(高性能矢量)	1	28700	28700	蓝海华腾
6	电力仪表	PZ194U/I  300/5	1	1200	1200	浐河
7	CPU224	PLC    14/10	1	3414	3414	西门子
8	模拟量输入	EM231 8通道	1	4617	4617	西门子
9	模拟量输出	EM232 2通道	1	2277	2277	西门子
10	触摸屏	5.4寸屏	1	1470	1470	维纶
11	一次电线	BVR-95	1	3500	3500
12	二次辅材	二次线，线鼻，螺栓，	1	1800	1800
13	人工费		1	1000	1000
14	含税合计				54858
