余 热 回 收

WASTE HEAT RECOVERY

投资成本低

稳定性高

回收70%的热能

节约大量电能



一、    空压机余热回收机工作原理

       螺杆空压机长期连续的运行过程中，把电能转换为机械能，机械能转换为风能，在机械能转换为风能过程中，空气得到强烈的高压压缩，使之温度骤升，这是普通物理学机械能量转换现象，空压机螺杆的高速旋转产生的高温热量，同时也摩擦发热，这些产生的高温热量由空压机润滑油的加入混合成油/气蒸气排出机体,这部分高温油/气流的热量相当于空压机输入功率的3/4,它的温度通常80℃-100℃，这些热能都由于机器运行温度的要求，都被无端地废弃排往大气中，即空压机的散热系统来完成机器运行的温度要求。

       为了充分利用螺杆式空压机所产生的余热，我公司采用同程截流式反串换热技术，对空压机所产生的高温高压的气体进行冷却，不仅可以提高空压机的产气效率，而且可使企业获得生产和生活所需的热水，冬天可加热到,≥50℃，夏秋≥65℃.从而使企业主一举两得，不必支付高额的生活热水运行费用。

二、空压机余热回收机特点
1、安全   储水箱中无任何电热设备，决不会存在漏电、触电、爆炸、煤气中毒的危险。
2、节能   提高空压机8％的产气量，一台水泵的费用且即可获得源源不断的热水。
3、环保   无噪音，又不排放废热，废水，废气等任何有害物质。
4、应用   适合各类型，各品牌螺丝杆式空压机节能改造，企业主一举两得，变废为宝。

三、    空压机余热回收机设计参数
设计运行耐压： 油/气侧：10.0kg/cm²;    水侧：22.0 kg/cm²;
设计试验压力： 油/气侧：20.0kg/cm²;    水侧：33.0 kg/cm²;
设计耐热温度:  油/气侧：120℃;    　　水侧：100℃;

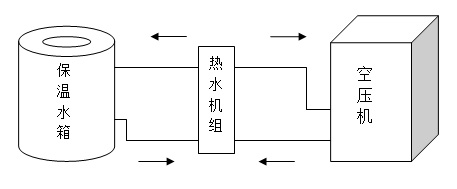

四、空压机余热回收机系统流程图



五、空压机余热回收热水器机组参数表：

空压机功率（KW/HP）	制热量（Kcai/H）	油/气流量（L/min）	热水产量 （L/H）	功率 （KW）	电压 （V）
15/20	8385	40	210	0.55	220
22/30	12298	58	310	0.55	220
30/40	16770	80	420	0.55	220
37/50	20683	98	520	0.55	220
45/60	25155	120	630	0.55	220
55/75	30745	146	770	0.75	380
75/100	41925	200	1050	0.75	380

六、    几种热水器加热费用对照表：

1、设在阴雨天条件下对1000kg水进行加热，水温升40℃。
2、水的比热值为1kal/kg.℃。
3、加热热水所需热量：1000kg×40℃(或30℃)×1kal/kg.℃=40000（或30000）kal
4、日耗能量公式：40000（或30000）kal÷〔各能源热值（kal/kg或kal/℃）×热效率〕


供热方式	空压机余热	空气源热泵	太阳能 辅助热泵	太阳能 辅助锅炉	太阳能 辅助电	燃油热水炉	电热水器
使用能源	无	电能	电能	柴油	电能	柴油	电能
能源热值	600kcal/kwh	860 kcal/kwh	860kcal/kwh	10200kcal/kg	860kcal/kg	10200kcal/kg	860kcal/kwh
平均热效率		350%	350%	85%	98%	85%	98%
能源单价	0	0.8元/kwh	0.8元/kwh	6元/kg	0.8元/kwh	6元/kg	0.8元/kwh
日耗能源	0	13.29kwh	9.97 kwh	3.46kg	35.6 kwh	4.62kg	47.46 kwh
日耗费用	0	10.63元	7.97元	20.76元	28.48元	27.72元	37.96元
年耗费用	0	3879.95元	2909元	7577.4元	10395.2元	10117.8元	13855.4元
